12V 140 Watt napelemes töltő szett töltésvezérlővel

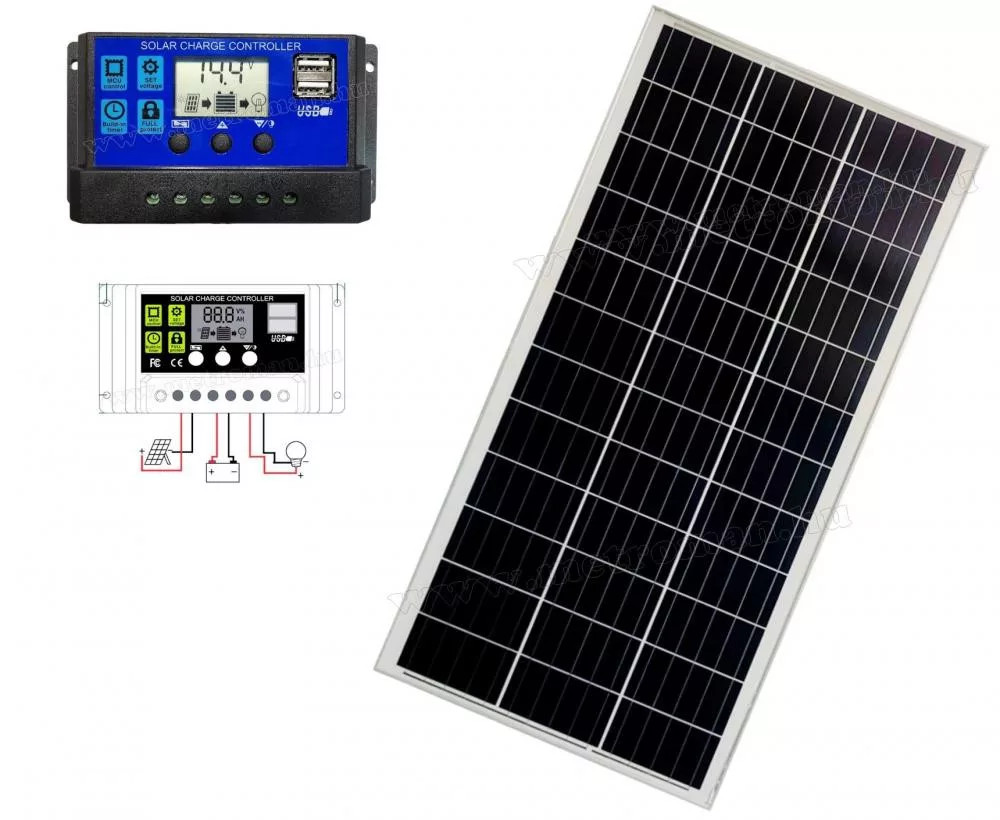

A Poly Solar MPV-POLY-140W-PWM napelemes, Szolár akkutöltő szett tartalma

• 1 db MPV-POLY-140W 140 Wattos Polikristályos alumíniumkeretes napelem modul
• 1 db MM21091PWM-6C 12V 30/10 Amper digitális töltésvezérlő elektronika

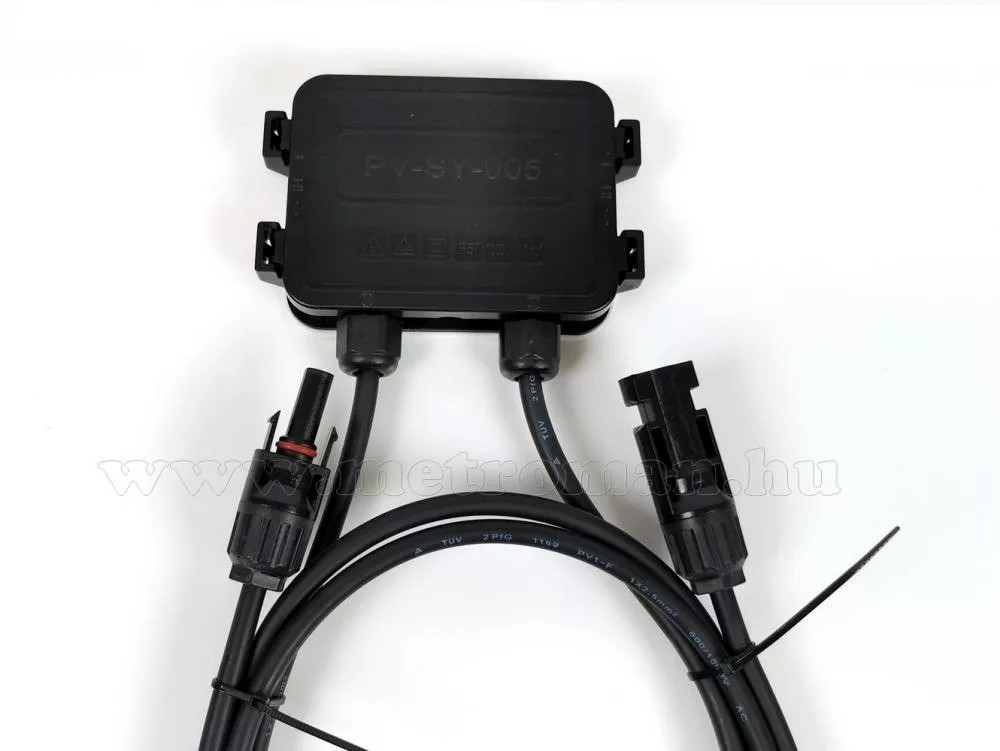

• 1 pár MMC4 szolár csatlakozó vezeték toldáshoz

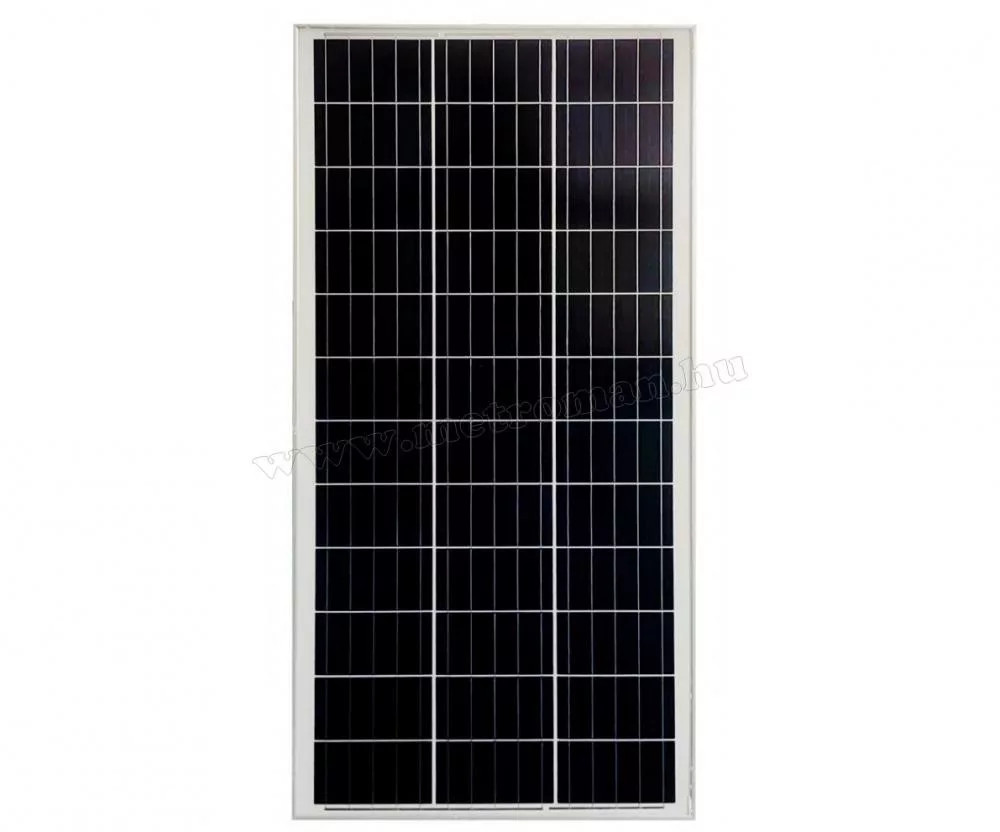

MPV-POLY-140W-PWM napelem modul műszaki adatok:

- Maximális feszültség kimenet : 18,36 Volt
- Max. teljesítmény : 140 Watt
- Maximális áram: 7,63 A
- Rövidzárlati áram: 8,24 A
- Fordított polaritás védelem egyenirányító diódával
- Csatlakozás : MMC4
- Méret: 1330x540x30 mm
- Súly: 8,5 kg


Fekete vagy ezüst színű kerettel szállítjuk! A napelem panel kinézete és az alumínium keret színe egyes szállítmányoknál a képektől eltérő lehet!

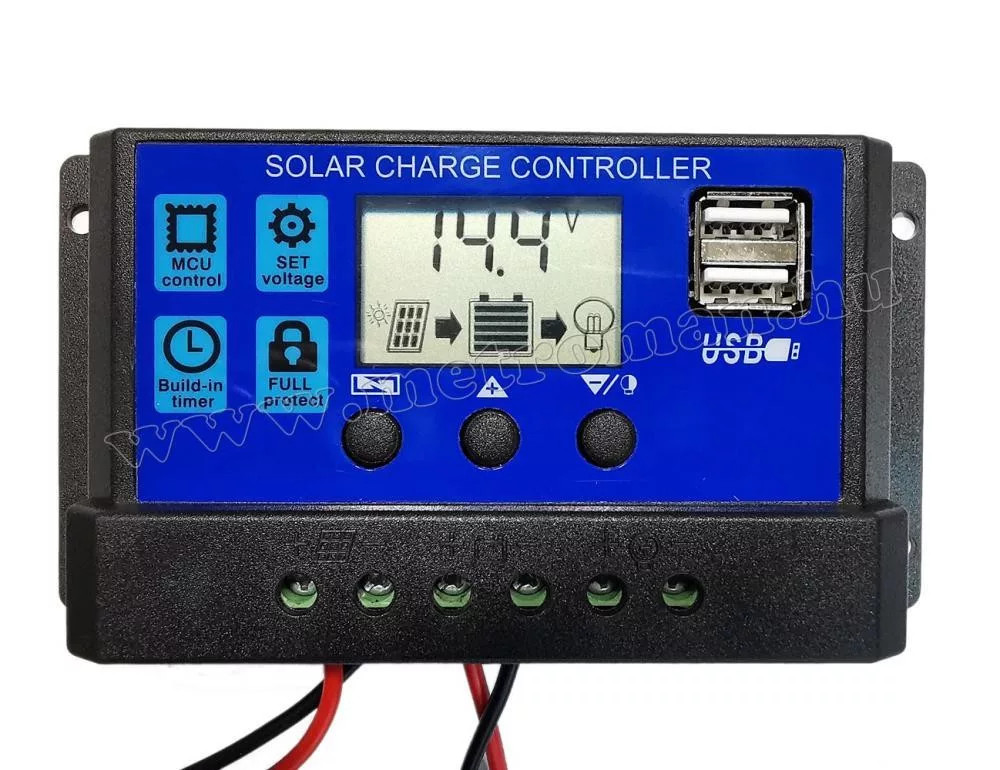

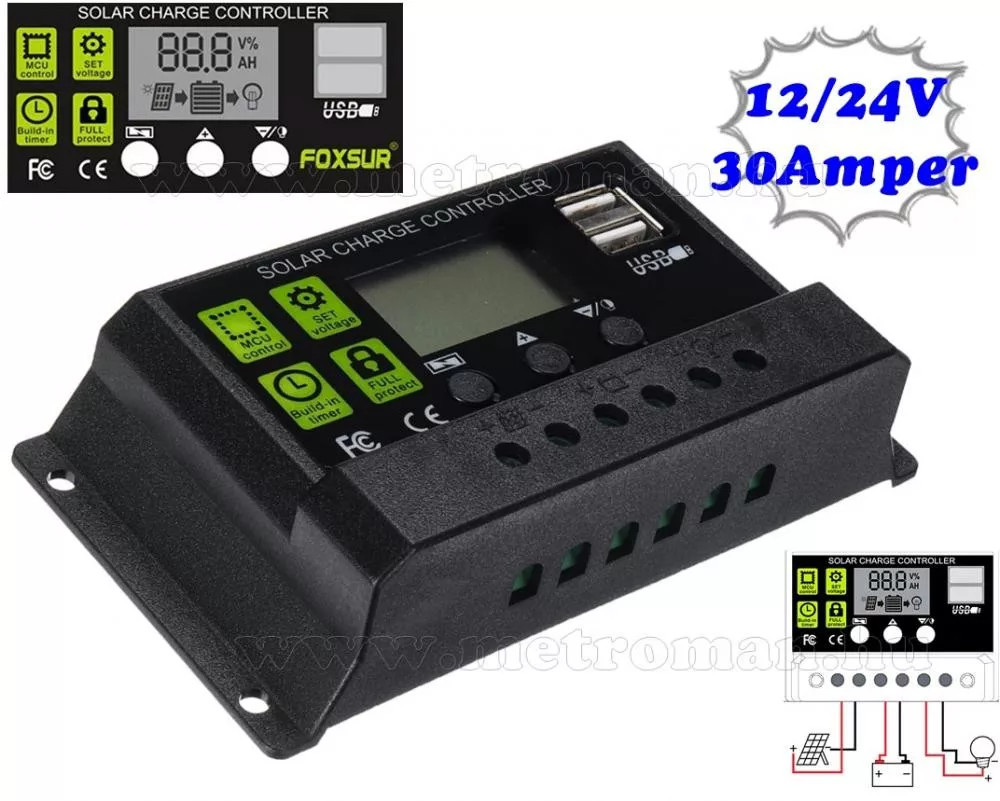

MM21091PMW-6C szolár töltésvezérlő műszaki adatok:

Ez a napelemes töltésvezérlő használható 12 és 24 Voltos akkumulátorok töltésére is, melyet a vezérlő rácsatlakoztatáskor automatikusan felismer.
A töltésvezérlő rendelkezik egy bármilyen elektromos eszköz vagy  világításokhoz használható fogyasztó vezérlő kimenettel.
A fogyasztó kimenet kézzel kapcsolható vagy éjszakai módban sötétedésre automatikusa bekapcsol a beállított időzített időre. A fogyasztó kimenet rendelkezik akkuőr funkcióval, ezzel védve az akkut a lemerüléstől és a tönkremeneteltől. A fogyasztó kimenetről max. 10 Amper (120Watt) teljesítményig használható fogyasztó, ennél nagyobb terhelés esetén a kimenetet relézni kell. Nagyobb teljesítményű berendezéseket, pl. inverterek, ajánlott közvetlenül az akkumulátorra csatlakoztatni.


• Maximális fogyasztó kimeneti terhelési áram: 10A
• Max. rácsatlakoztatható napelem teljesítmény: 12V 360Watt (vagy 24V 720 Watt de csak 24V napelem és 24V akkumulátor esetén! )
• Rendszerfeszültség: 12/24V automatikus akkumulátor feszültség felismeréssel
• töltőfeszültség 12V akkumulátornál: <14.2/14.4/14.6V állítható, akkutípus szerint
• töltőfeszültség 24V akkumulátornál: <28.4/28.8/29.2V állítható, akkutípus szerint
• Akkumulátor típus: Ólomsavas, AGM, Gél
• Napelem bemeneti feszültség: max. 50 Volt
• Méret / súly: 133 * 70 * 35 mm / 132 g
• Saját fogyasztás: 10mA
• Működési hőmérséklet: -35~+60℃
• Védelem: Nem vízálló!
• Ajánlott vezeték: 1-2,5mm² teljesítménytől függően
• Színe Fekete/Kék vagy Fekete színeben (egyes szállítmányok színe eltérő lehet)


A töltésvezérlő menüjében állítható funkciók:

Beállítható akkumulátor típusok
Zárt ólomsavas ( alap beállítás )  max. töltőfeszültség  12V ->  14.4V ( 24V -> 28.8V )
GÉL: max. töltőfeszültség  12V ->  14.2V ( 24V -> 28.4V )
Ólomsavas akkumulátor nem zárt max. töltőfeszültség  12V ->  14.6V ( 24V -> 29.2V )

Fogyasztó kimenet időzítés beállítása 0-24 óra
24H beállításban a fogyasztó kimenet kézzel kapcsolható Be/ki és folyamatosan működik.
01-23-órás idő beállítás esetén a fogyasztó kimenet sötétedéskor bekapcsol és a beállított időintervallum után fog lekapcsolni. Ez a funkció kitűnően használható pl. világítás vezérlésre is.
00 órás beállítás esetén a fogyasztó kimenet bekapcsol és csak világosban lekapcsol.

Csepptöltő töltőfeszültség beállítása
Állatható tartomány: 12V akku ->13-15 Volt  / 24V akku -> 26-30 Volt

Akkuőr funkció
Ha az akkumulátor feszültsége a beállított érték alá süllyed, akkor a készülék fogyasztó kimenete lekapcsol, megvédve ezzel az akkumulátort a mély kisüléstől.
Állatható tartomány: 12V akku -> 9 -11,5 Volt / 24V akku -> 18-23 Volt

Fogyasztó kimenet visszakapcsolási feszültség beállítása:
Amennyiben a fogyasztó kimenet alacsony akkufeszültség miatt lekapcsolódott, a beállított feszültség elérésekor fog újra visszakapcsolni.
Állatható tartomány: 12V akku ->  11,5-13 Volt / 24V akku -> 23-26 Volt

Szereléshez szükséges eszközök és további tartozékok, melyek nem részei a csomagnak:

• Sorkapocs (csokikapocs) vagy Forrasztópáka
• Multiméter
• Vezeték 1,5 mm2
• Biztosíték
• Akkumulátor
